CB250 バルブ取り付け

 前回漬けておいたCBのバルブを組み付けるまでします。

カーボンをはがします。

4本同様に作業していきます。

コンパウンドをつけてすり合わせをしてきます。

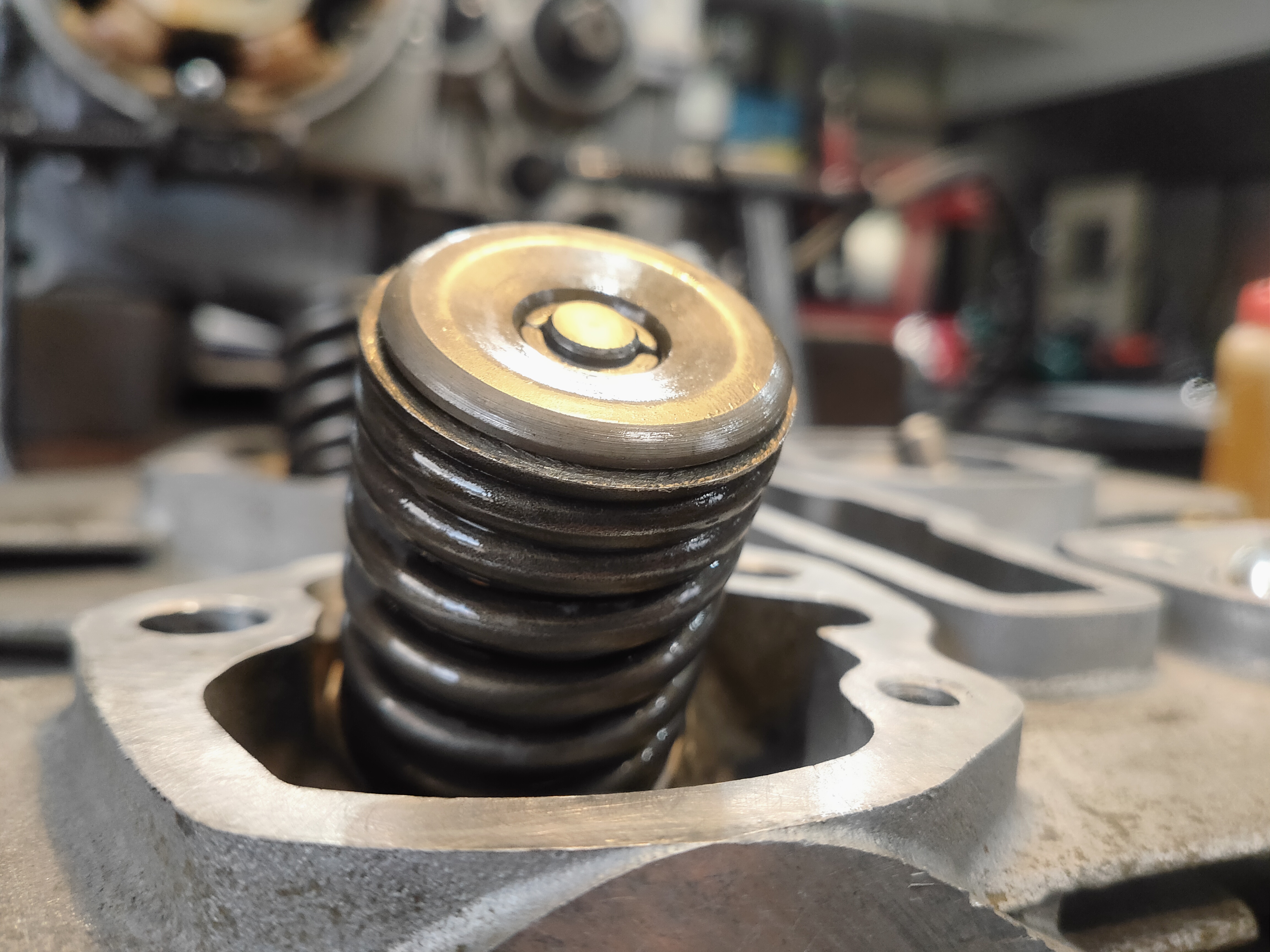

バルブ組付け終わりました。CBの作業はシリンダーが来てから続きを進めることにします。

続いて前にハスラー250のインナーチューブをメッキに出していたのですが、その分が返ってきたのでフロントフォーク組みます。

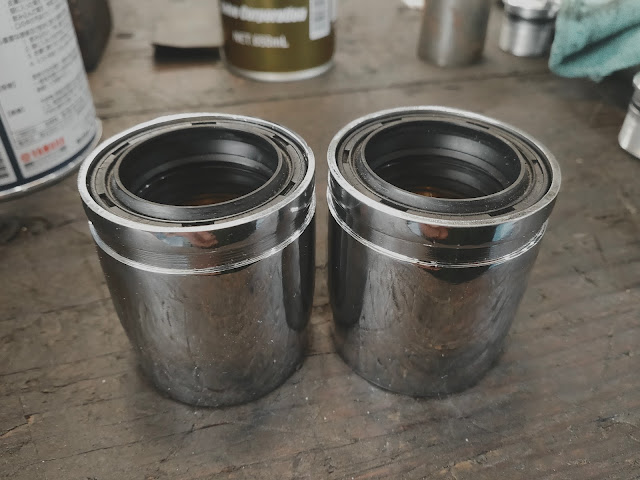

まずOリングとオイルシールをキャップにつけていきます。

ダブルリップのオイルシールが2つずつ入るみたいです。

アウターチューブはクロームメッキなのでピッカピカのフロントフォークですね。プチプチに巻いて一度おいておきます。

続いてRX350の作業です。組みあがり、お店でする作業は終えました。当たり前ですが、見違えました。

次はDX250の下ろしたエンジンの泥を落としていきます。これがRX同様時間がかかる作業になります。地道に頑張ります。

若林

CB250クランクケース完成

 CB250のクランクケースを組んでしまいます。

オイルを塗ってクランクを乗せます。4つのベアリングはすべてケース側の穴にポッチがはまるように置きます。

シフトドラムを置きます。シフトドラムが上側に来るクランクケースなので、ばらしたとき同様に逆さ向きにケースを置いて組んでいます。

先にカウンターシャフトにオイルシールを通しておきます。クリップによって位置が決まります。

反対側はまたケースの穴とポッチを合わせます。左右の遊びはなくぴったりはまりました。

メインシャフトも同様に組みます。シフトフォークに見ながら乗せられるので楽ちんです。

ギアのドックのすり減りもなく、入りはスムーズでした。

これにてクランクケース内のピストン破片を取り除くことができました。

これから取り付けられるものをつけてしまいます。

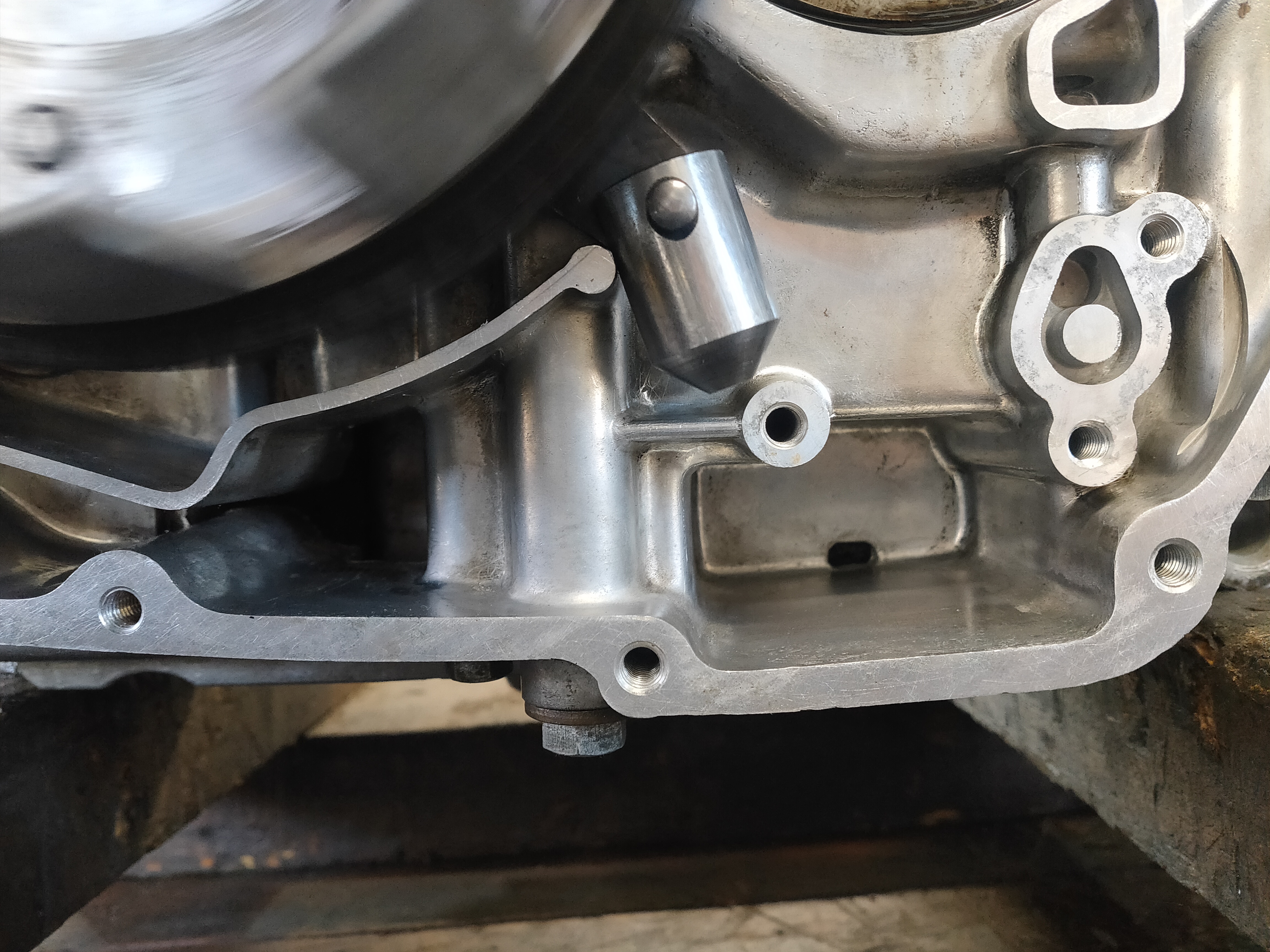

オイルポンプの仕組みです。少しわかりずらいですが、クラッチバスケット裏から出ているこのピストンが動きオイルポンプを作動させているようです。

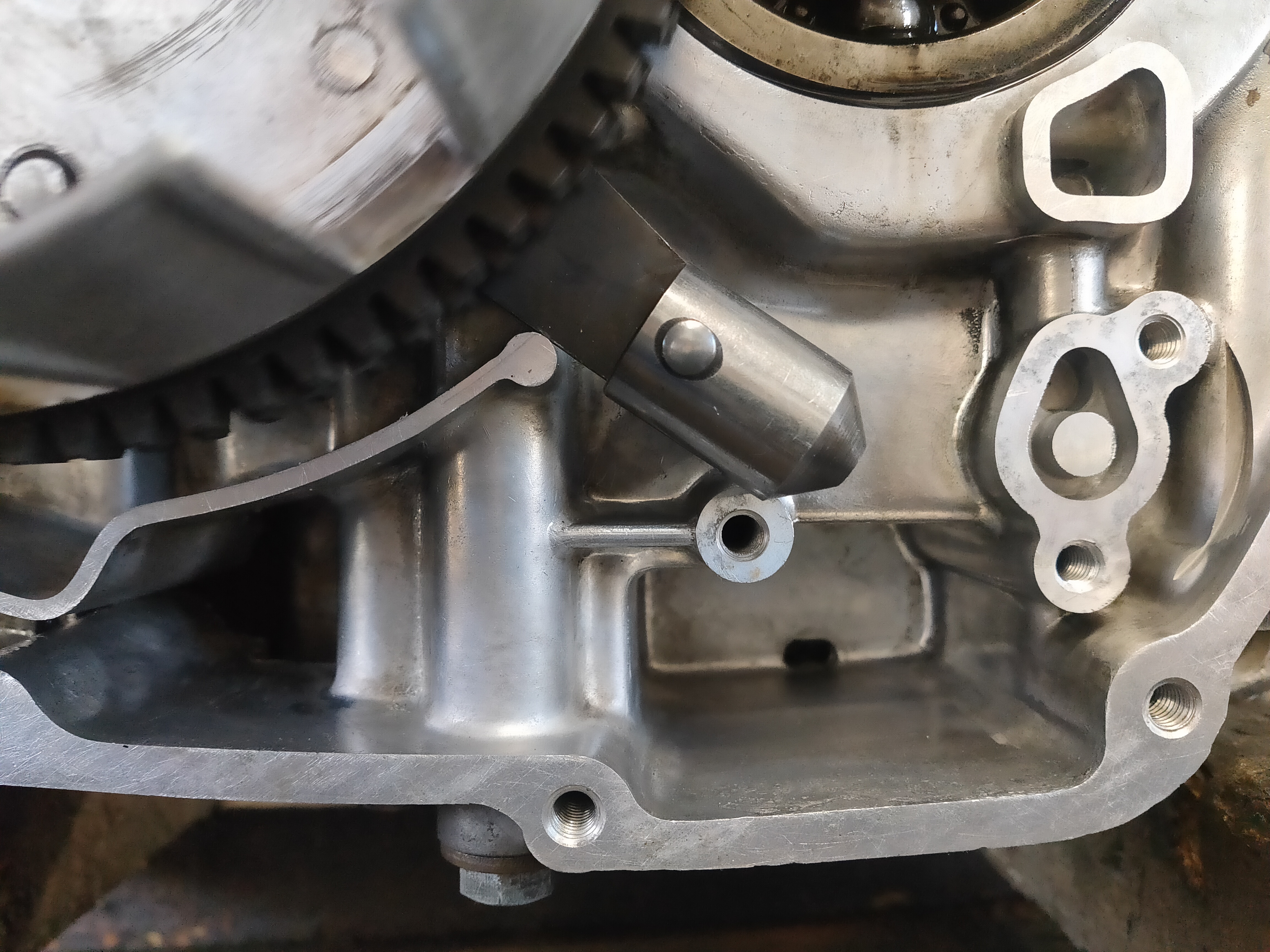

引くときにオイルをフィルターを通して吸い上げて

伸びた位置でオイルを送りだすのでしょう。オイルポンプには弁の役になっているらしきスチールボールが入ってました。

オイルポンプを取り付けクラッチを取り付けました。

フィルターの中も綺麗になりました。

腰上の準備も始めます。面研、洗浄、カーボン落とし、バルブのすり合わせなど

CBはこの辺で、ハスラーのシリンダーがボーリングから上がってきたので組みます。

オーバーサイズのピストンです。バリ取りします。

ガスケットを製作して、ピストンシリンダーを組みます。

キャブレターまでつけてエンジンかけてみます。

かかりました。オイルポンプからのホースのエア抜きをした後しばらくアイドリングさせ試乗してきます。慣らしなので回さずに。

CB250 クランクケース開けました。

 前にヘッドを外したところピストンが割れていたCB250の作業の続きをします。

まずシリンダーを外していきます。

シリンダー側に大きな傷が入っているわけではありませんが、ピストンとシリンダーに振れがあるのでボーリングしてオーバーサイズのピストンを入れることになりました。

シリンダーの準備も後程していきます。

右側のピストンはトップリングがピストンに焼き付いています。

左側もトップリングが割れています。

シリンダーに張り付いたガスケットをはがしていきます。大きいOリングも忘れずに外します。

面研したあと、せっかくなので出来る限り外側も綺麗にしておきます。

オーバーサイズのピストンです。もちろん本田技研工業から部品はもう出ません。

それではクランクケースを開けていきます。

まずカバーを外します。

クランクの軸とチェーンでつながったセルモーターのギアです。

セルモーターも外します。

ジェネレーターはボルトを外してロータープーラーをねじ込みます。

逆側のカバーを外します。

オイルフィルターは回り止めの爪を起こしてから外します。

クラッチを外します。

と思ったらすんなり外れない。見てみるとオイルポンプとクラッチバスケット裏から出ているピストンがつながっていました。こんな仕組みでポンプ動かしているんですね。

クランク軸に入るワッシャーは親切にOUT SIDEの刻印で向きがわかるようになっていました。

シフターを外していきます。

スプリングがケースに入り込んで止まっているので、スプリングを外す前に押し込んでシフトフォークごと抜きます。

これで上下に割れそうです。

ボルトをすべて外して、逆さにしてクランクケースを開けました。

残ったシフトドラムを外します。

シフトフォークのピンを抜いてフォークを残してドラムを抜きました。

洗浄面研洗浄します
